| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000pcs |
| Delivery Time: | 3~4 εβδομάδες |
| Payment Terms: | Western Union, T/T |

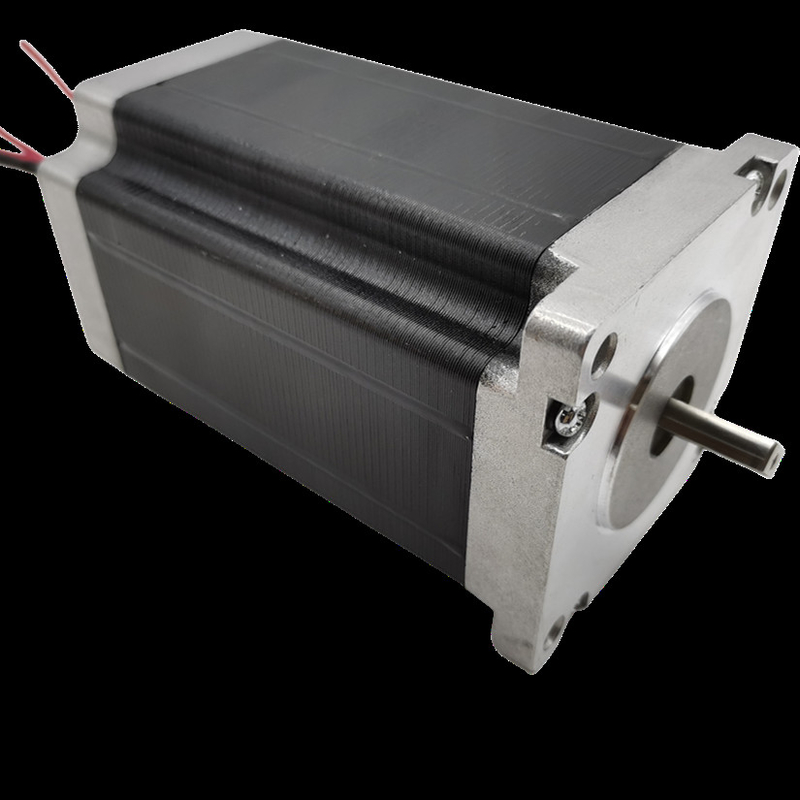

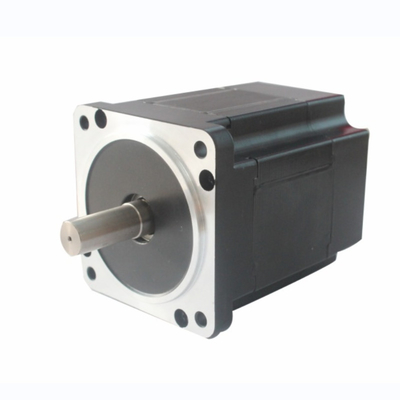

Υψηλή αυτοκίνητη ηλεκτρική BLDC αβούρτσιστη συνεχής μηχανή-W8680 μηχανή ροπής
Αυτή η αβούρτσιστη ΣΥΝΕΧΉΣ μηχανή σειράς W86 (τετραγωνική διάσταση: 86mm*86mm) εφαρμοσμένος για τις άκαμπτες περιστάσεις εργασίας στο βιομηχανικό έλεγχο και την εμπορική εφαρμογή χρήσης. όπου η υψηλή ροπή στην αναλογία όγκου απαιτείται. Είναι μια αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή με τον εξωτερικό στροφέα στατών πληγών, μαγνητών σπάνιων γαίων/κοβαλτίου και τον αισθητήρα θέσης στροφέων επίδρασης αιθουσών. Η μέγιστη ροπή που λαμβάνεται στον άξονα στην ονομαστική τάση του συνεχούς ρεύματος 28 Β είναι 3,2 N*m (λ.). Διαθέσιμος στις διαφορετικές κατοικίες, είναι προσαρμόζεται MIL STD. Ανεκτικότητα δόνησης: σύμφωνα με MIL 810. Διαθέσιμος με ή χωρίς tachogenerator, με ευαισθησία σύμφωνα με τις απαιτήσεις πελατών.
Εισαγωγή προϊόντων:
W86 το προϊόν σειράς είναι μια συμπαγής υψηλή αποδοτική αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή, μαγνήτης που γίνονται από NdFeB (βόριο Ferrum νεοδύμιου) και μαγνήτες υψηλών προτύπων που εισάγονται από την Ιαπωνία καθώς επίσης και την ελασματοποίηση σωρών υψηλότερων προτύπων, οι οποίοι βελτιώνουν πολύ τις αποδόσεις μηχανών συγκρίνοντας με άλλες τις διαθέσιμες μηχανές στην αγορά.
Συγκρίνοντας με τις συμβατικές συνεχείς μηχανές, σημαντικά πλεονεκτήματα όπως κατωτέρω:
1. Καλύτερα χαρακτηριστικά ταχύτητα-ροπής
2. Γρήγορη δυναμική απάντηση
3. Κανένας θόρυβος σε λειτουργία
4. Μακριά διάρκεια ζωής υπηρεσιών άνω των 20000hrs.
5. Μεγάλη σειρά ταχύτητας
6. Υψηλή αποδοτικότητα
Προδιαγραφή:
| Σειρά τάσης: | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC |
| Δύναμη παραγωγής | 15~500 Watt |
| Δασμός | S1, S2 |
| Σειρά ταχύτητας |
1000rpm σε 6.000 περιστροφές/λεπτό |
| Λειτουργική θερμοκρασία: | -20°C σε +40°C |
| Φέρων τύπος |
SKF/NSK ρουλεμάν |
| Βαθμός μόνωσης | Κατηγορία Ψ, κατηγορία Χ κατηγορίας Φ |
| Προαιρετικό υλικό άξονων | #45 χάλυβας, ανοξείδωτο, Cr40 |
| Προαιρετική επεξεργασία επιφάνειας κατοικίας | Σκόνη που ντύνεται, ζωγραφική |
| Τύπος κατοικίας | Αέρας που αερίζεται, IP67, IP68 |
|
RoHS υποχωρητικό |
Ναι |
| EMC/EMI απόδοση |
CE, που χτίζεται από UL τα πρότυπα. |
Εφαρμογή:
Εξοπλισμός κουζινών, στοιχεία - επεξεργασία, μηχανή, μηχανές παγίδων αργίλου, ιατρικός εργαστηριακός εξοπλισμός, δορυφορική επικοινωνία, προστασία πτώσης, πτυχώνοντας μηχανές

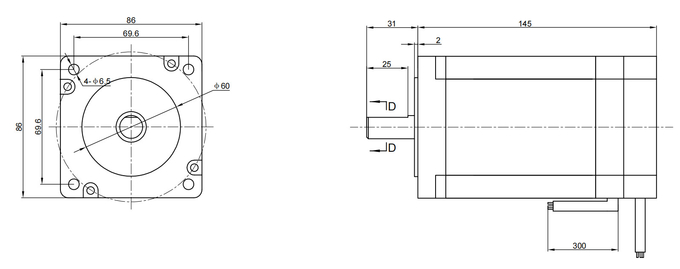

Διάσταση:
Παράμετροι:
| Στοιχεία | Μονάδα | Πρότυπο | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| Αριθμός φάσης | Φάση | 3 | ||||
| Αριθμός Πολωνών | Πολωνοί | 8 | ||||
| Εκτιμημένη τάση | VDC | 48 | ||||
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 3000 | ||||
| Εκτιμημένη ροπή | N.m | 0,35 | 0,7 | 1.05 | 1.4 | 2.1 |
| Εκτιμημένο ρεύμα | AMPs | 3 | 6.3 | 9 | 11.6 | 18 |
| Εκτιμημένη δύναμη | W | 110 | 220 | 330 | 430 | 660 |
| Μέγιστη ροπή | N.m | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| Μέγιστο ρεύμα | AMPs | 9 | 19 | 27 | 34 | 54 |
| Πίσω E.M.F | V/Krpm | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| Σταθερά ροπής | N.m/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
| Στροφέας Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Μήκος σώματος | χιλ. | 71 | 84.5 | 98 | 112 | 139 |
| Βάρος | κλ | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| Αισθητήρας | Honeywell | |||||
| Κατηγορία μόνωσης | Β | |||||
| Βαθμός προστασίας | IP30 | |||||
| Θερμοκρασία αποθήκευσης | -25~+70℃ | |||||
| Λειτουργούσα θερμοκρασία | -15~+50℃ | |||||
| Υγρασία εργασίας | <85> | |||||
| Εργασιακό περιβάλλον | Κανένα άμεσο φως του ήλιου, non-corrosive αέριο, υδρονέφωση πετρελαίου, καμία σκόνη | |||||
| Ύψος | <1000m> | |||||

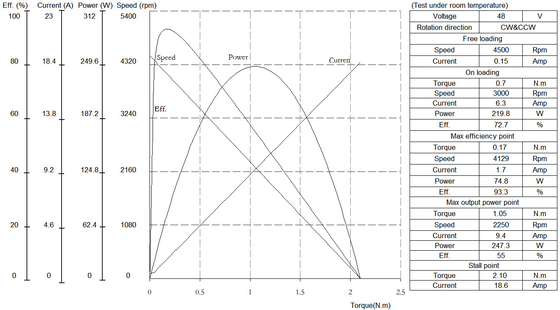

Χαρακτηριστική καμπύλη @48VDC:
|
|
| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000pcs |
| Packaging Details: | αεροπορικώς, θαλασσίως |
| Payment Terms: | Western Union, T/T |

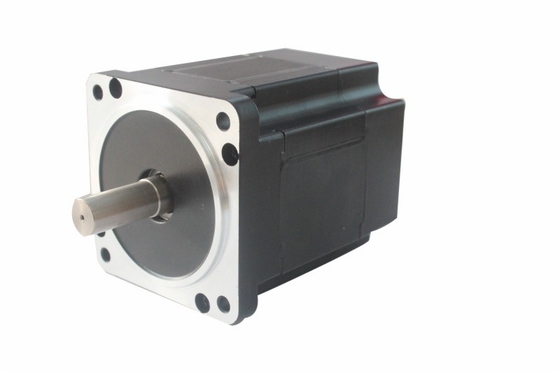

Υψηλή αυτοκίνητη ηλεκτρική BLDC αβούρτσιστη συνεχής μηχανή-W8680 μηχανή ροπής
Αυτή η αβούρτσιστη ΣΥΝΕΧΉΣ μηχανή σειράς W86 (τετραγωνική διάσταση: 86mm*86mm) εφαρμοσμένος για τις άκαμπτες περιστάσεις εργασίας στο βιομηχανικό έλεγχο και την εμπορική εφαρμογή χρήσης. όπου η υψηλή ροπή στην αναλογία όγκου απαιτείται. Είναι μια αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή με τον εξωτερικό στροφέα στατών πληγών, μαγνητών σπάνιων γαίων/κοβαλτίου και τον αισθητήρα θέσης στροφέων επίδρασης αιθουσών. Η μέγιστη ροπή που λαμβάνεται στον άξονα στην ονομαστική τάση του συνεχούς ρεύματος 28 Β είναι 3,2 N*m (λ.). Διαθέσιμος στις διαφορετικές κατοικίες, είναι προσαρμόζεται MIL STD. Ανεκτικότητα δόνησης: σύμφωνα με MIL 810. Διαθέσιμος με ή χωρίς tachogenerator, με ευαισθησία σύμφωνα με τις απαιτήσεις πελατών.
Εισαγωγή προϊόντων:
W86 το προϊόν σειράς είναι μια συμπαγής υψηλή αποδοτική αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή, μαγνήτης που γίνονται από NdFeB (βόριο Ferrum νεοδύμιου) και μαγνήτες υψηλών προτύπων που εισάγονται από την Ιαπωνία καθώς επίσης και την ελασματοποίηση σωρών υψηλότερων προτύπων, οι οποίοι βελτιώνουν πολύ τις αποδόσεις μηχανών συγκρίνοντας με άλλες τις διαθέσιμες μηχανές στην αγορά.
Συγκρίνοντας με τις συμβατικές συνεχείς μηχανές, σημαντικά πλεονεκτήματα όπως κατωτέρω:
1. Καλύτερα χαρακτηριστικά ταχύτητα-ροπής
2. Γρήγορη δυναμική απάντηση
3. Κανένας θόρυβος σε λειτουργία
4. Μακριά διάρκεια ζωής υπηρεσιών άνω των 20000hrs.
5. Μεγάλη σειρά ταχύτητας
6. Υψηλή αποδοτικότητα
Προδιαγραφή:
| Σειρά τάσης: | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC |
| Δύναμη παραγωγής | 15~500 Watt |
| Δασμός | S1, S2 |
| Σειρά ταχύτητας |
1000rpm σε 6.000 περιστροφές/λεπτό |
| Λειτουργική θερμοκρασία: | -20°C σε +40°C |
| Φέρων τύπος |
SKF/NSK ρουλεμάν |
| Βαθμός μόνωσης | Κατηγορία Ψ, κατηγορία Χ κατηγορίας Φ |
| Προαιρετικό υλικό άξονων | #45 χάλυβας, ανοξείδωτο, Cr40 |
| Προαιρετική επεξεργασία επιφάνειας κατοικίας | Σκόνη που ντύνεται, ζωγραφική |
| Τύπος κατοικίας | Αέρας που αερίζεται, IP67, IP68 |
|
RoHS υποχωρητικό |
Ναι |
| EMC/EMI απόδοση |
CE, που χτίζεται από UL τα πρότυπα. |
Εφαρμογή:
Εξοπλισμός κουζινών, στοιχεία - επεξεργασία, μηχανή, μηχανές παγίδων αργίλου, ιατρικός εργαστηριακός εξοπλισμός, δορυφορική επικοινωνία, προστασία πτώσης, πτυχώνοντας μηχανές
Διάσταση:
Παράμετροι:
| Στοιχεία | Μονάδα | Πρότυπο | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| Αριθμός φάσης | Φάση | 3 | ||||
| Αριθμός Πολωνών | Πολωνοί | 8 | ||||
| Εκτιμημένη τάση | VDC | 48 | ||||
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 3000 | ||||
| Εκτιμημένη ροπή | N.m | 0,35 | 0,7 | 1.05 | 1.4 | 2.1 |
| Εκτιμημένο ρεύμα | AMPs | 3 | 6.3 | 9 | 11.6 | 18 |
| Εκτιμημένη δύναμη | W | 110 | 220 | 330 | 430 | 660 |
| Μέγιστη ροπή | N.m | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| Μέγιστο ρεύμα | AMPs | 9 | 19 | 27 | 34 | 54 |
| Πίσω E.M.F | V/Krpm | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| Σταθερά ροπής | N.m/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
| Στροφέας Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Μήκος σώματος | χιλ. | 71 | 84.5 | 98 | 112 | 139 |
| Βάρος | κλ | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| Αισθητήρας | Honeywell | |||||
| Κατηγορία μόνωσης | Β | |||||
| Βαθμός προστασίας | IP30 | |||||
| Θερμοκρασία αποθήκευσης | -25~+70℃ | |||||
| Λειτουργούσα θερμοκρασία | -15~+50℃ | |||||
| Υγρασία εργασίας | <85> | |||||
| Εργασιακό περιβάλλον | Κανένα άμεσο φως του ήλιου, non-corrosive αέριο, υδρονέφωση πετρελαίου, καμία σκόνη | |||||
| Ύψος | <1000m> | |||||

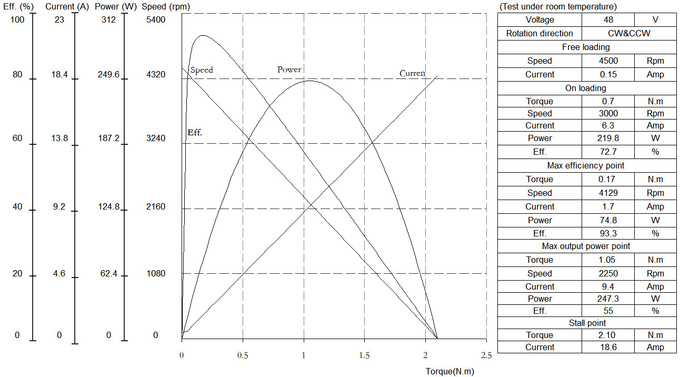

Χαρακτηριστική καμπύλη @48VDC:
